أسئلة الاعضاء و طلباتهم

[eng.mahmoud zenhom]

[الاستاذ محمد سعيد ابراهيم]

المشاركة الأصلية كتبت بواسطة eng.mahmoud zenhom

السلام عليكم ورحمة الله وبركاته
بسم الله الرحمن الرحيم
الحلـــــــــــــــــــــــــــــــــــــ

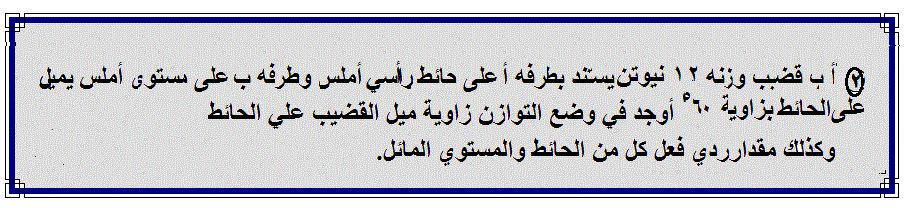

http://www11.0zz0.com/2011/12/28/12/818216138.gif
http://www5.0zz0.com/2011/12/28/15/887548756.gif

[ahmed riada]

فين الحل يا جماعة

[عمر اللباد]

انا لا فاهم المسأله بتقول ايه ؟؟؟؟ ولا حتى الحل واضح خالص شكراا على المحاوله
والمجهود

[احمد عبدالعال محمد]

المشاركة الأصلية كتبت بواسطة عمر اللباد

انا لا فاهم المسأله بتقول ايه ؟؟؟؟ ولا حتى الحل واضح خالص شكراا على المحاوله
والمجهود

عزيزى عمر .. تعالى نقرا المسألة من أولها ونستنتج من معطياتها من الأول :
ــ قضيب منتظم(يبقى الوزن بيؤثر فى منتصف القضيب وإلى أسفل)
ــ يستند عند (أ) على حائط رأسى أملس[مادام أملس يبقى رد الفعل عمودى على الحائط يعنى أفقى من (أ) ]
ــ يستند عند (ب) على حائط تانى أملس مائل على الرأسى بزاوية 60 درجة [ برضه رد الفعل عمودى على الحائط المائل ]
ــ القضيب متزن تحت تأثير 3 قوى [ لازم يتقاطعوا فى نقطة واحدة ]
ــ زاوية جـ = 30 ، المثلث أ م جـ تلاتينى ستينى ، يعنى بفرض أ ن = ل ، يبقى أ م = 2 ل ، أ جـ = (جذر3) ل
ــ من رسمة المسألة م ن ينصف أ ب ويوازى جـ ا [إذن م ن = نصف أ جـ = ((جذر3)/2) ل ]
ــ زاوية هـ على الرسم = زاوية أ م ن بالتبادل ، ظا ( أ م ن ) = أ م ÷ م ن = 2 ل ÷((جذر3)/2)ل = 2 ÷ جذر3 وتقدر من الآلة تعرف قيمة الزاوية هـ
ــ بالإضافة إلى الطريقة السابقة لإيجاد ر1 ، ر2 يمكن استخدام المثلث جـ أ م كمثلث قوى ويبقى 12÷(جذر3)ل = ر1÷ ل = ر2÷ 2ل
يارب أكون أوضحت يا عمر !
احمد عبد العال
